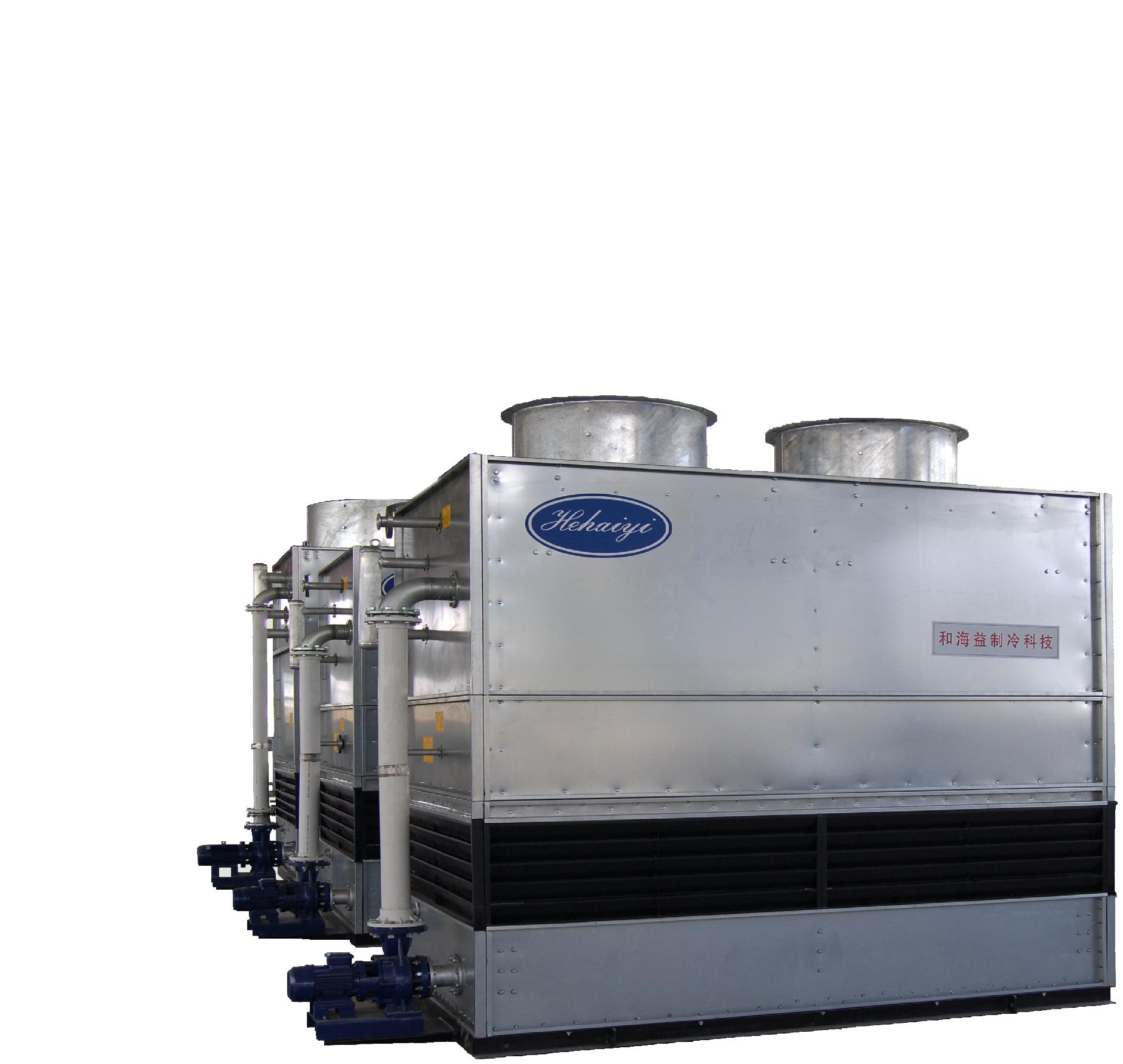

氨制冷設備蒸發式冷凝器是以水和空氣作為冷卻介質，冷卻水在水泵的作用下自盤管組換熱器的上部經噴嘴噴向盤管組換熱器，而空氣在風機的帶動下自下而上的掠過盤管換熱組，空氣與水充分進行熱質交換，少量水吸熱后蒸發汽化，并被干冷空氣吸收，干冷空氣也變成飽和熱濕空氣隨風機帶動排出。大部分水又落回設在氨制冷蒸發式冷凝器底部的水箱中而進入下輪循環。由于冷凝器的大部分熱量由水蒸發時吸收汽化潛熱來承擔，故稱為蒸發式冷凝器。

蒸發式冷凝器在氨制冷系統中的使用特點：
蒸發冷主要依靠水分的蒸發來帶走熱量，1kg水溫度升高5℃能帶走的熱量是21kJ，而1kg的水蒸發則A、會帶走2214.8kJ的熱量。因而蒸發冷的耗水量很少。每1.1kw的冷凝負荷需要的循環水量為60~801/h，補充水量為3~51/h。
B、蒸發冷的實質是水冷式冷凝器和涼水塔組合在一起的換熱設備，簡化了冷卻水系統。
C、換熱管采用異滴型，蒸發冷在運行時，水自上而下流過換熱管，所以換熱管若采用圓形結構，水不易浸濕換熱管底部，形成干點。使有效換熱面積減少。采用滴型管，可以解決上面的問題，但其加工難度較大。且圓弧相交處承壓能力較差，所以采用異滴型管。
D、可干式運行。
E、盤管結垢后清洗麻煩。所以蒸發冷的水質要求高，應采用軟化水。
氨制冷設備蒸發式冷凝器適用于氣候干燥和缺水地區。
